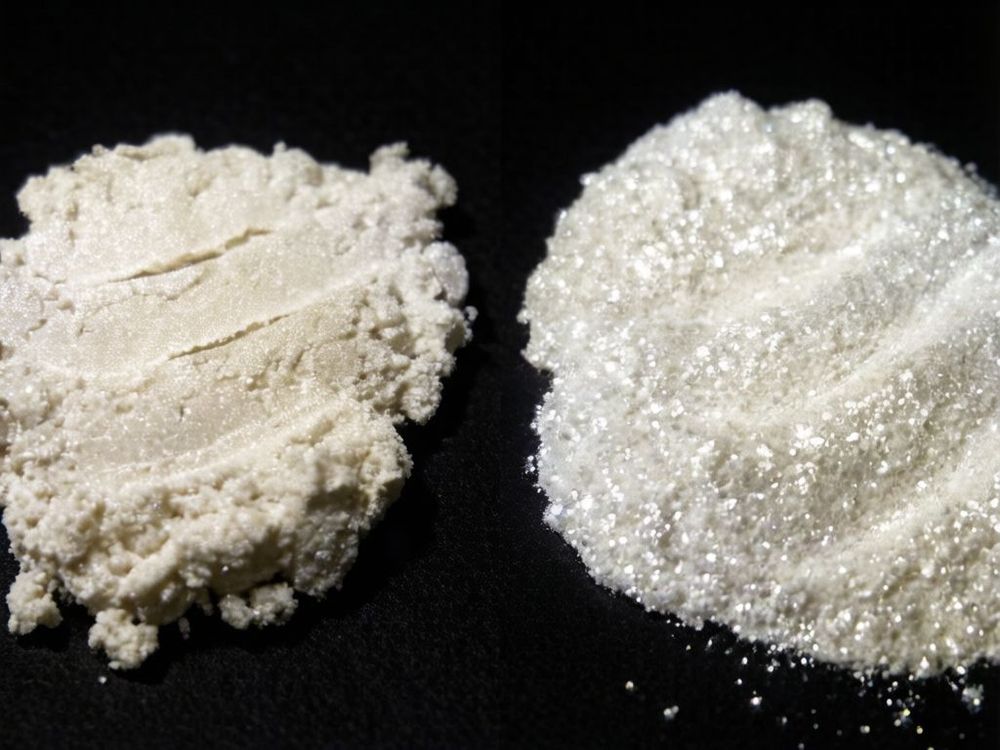

Poudre de pigment nacré fine vs grossière : un guide complet de comparaison des performances

Réponse rapide

En ce qui concerne le débat entre pigments nacrés fins et grossiers, la taille des particules est le paramètre le plus important qui détermine l'effet visuel ; un mauvais choix vous coûtera bien plus cher qu'une reformulation. Les pigments nacrés fins (1 à 25 µm) offrent une couvrance satinée et une texture soyeuse, idéales pour les cosmétiques et les encres d'impression offset, tandis que les pigments grossiers (100 à plus de 250 µm) produisent un éclat spectaculaire et des paillettes individuelles visibles, adaptés aux arts décoratifs et aux emballages spéciaux.pigment nacré guideexplique exactement commentperformance de la taille des particulesDes changements sur tout le spectre — vous permettant ainsi de trouver la note qui correspond à votre candidature dès le premier jour.

Points clés à retenir

• La taille des particules détermine le compromis visuel :Les grains fins (1–25 μm) produisent un lustre satiné et une couverture élevée ; les grains grossiers (100–250+ μm) produisent un éclat maximal mais un faible pouvoir couvrant.
• La sensibilité au cisaillement est proportionnelle à la taille des particules :Les plaquettes grossières sont beaucoup plus vulnérables à la fracture lors du mélange à fort cisaillement ; les protéger pendant le traitement est essentiel pour préserver l'effet scintillant.
• La note est déterminée par la candidature :Les encres d'impression offset nécessitent des grains fins en raison de la faible épaisseur du film ; les encres de sérigraphie acceptent des grains plus grossiers. Un mauvais choix d'encre peut entraîner des défauts d'impression.
• La gamme moyenne (10–60 μm) est le pilier de l'industrie :Cette gamme couvre les peintures de base pour l'automobile, les cosmétiques en général et les plastiques, offrant un équilibre pratique entre brillance et couvrance.
• Le contexte réglementaire est important :Les restrictions de l'UE concernant les microplastiques ciblent plus directement les particules plus grossières de type paillettes que les particules fines de type perle, faisant de la taille des particules une variable de conformité et non seulement une variable esthétique.

Pourquoi la taille des particules est-elle la variable clé dans la performance des pigments nacrés ?

La plupart des formulateurs perçoivent les pigments nacrés sous l'angle de la couleur — or, argent, violet interférentiel — mais la couleur ne représente que la moitié de l'histoire. L'aspect visuel de tout effet nacré dépend tout autant de la taille des particules de pigment en suspension dans le support. Chez Kolortek, après plus de vingt ans d'expérience dans la production de pigments à effets sur des supports en mica naturel, mica synthétique, borosilicate, silice et alumine, un constat se répète invariablement : les formulateurs qui se trompent de taille de particules rencontrent des difficultés, quelle que soit la qualité du choix de la couleur ou du support.

Les pigments nacrés fonctionnent grâce à l'interférence optique multicouche. Une plaquette plate et transparente, qu'il s'agisse de mica ou de paillettes de verre, est recouverte d'oxydes métalliques à indice de réfraction élevé, tels que le dioxyde de titane (TiO₂) ou l'oxyde de fer. La géométrie plane de la plaquette permet une réflexion spéculaire (semblable à celle d'un miroir), mécanisme fondamental à l'origine du lustre nacré. La taille des particules détermine la surface plane utile alignée avec l'angle de vision à l'intérieur du film, et donc l'effet obtenu : un doux éclat satiné ou un scintillement intense.

Une idée reçue courante qu'il convient de déconstruire immédiatement : les particules plus grosses ne sont pas simplement des versions « plus brillantes » des particules fines. Elles représentent un phénomène optique fondamentalement différent. Les particules fines produisent de nombreuses petites réflexions spéculaires qui, moyennées, donnent une luminosité uniforme et intense. Les particules grossières produisent moins de réflexions, mais beaucoup plus importantes : des particules individuelles visibles captent et diffusent la lumière. Il ne s'agit pas d'une simple variation ; ce sont des effets qualitativement différents, répondant à des objectifs différents.

La physique derrière la différence entre les pigments nacrés fins et grossiers

Réflexion spéculaire vs réflexion diffuse

La réflexion spéculaire — ce reflet net, directionnel et miroir de la lumière sur une surface lisse — est à l'origine du lustre nacré. Les plaquettes plus grandes offrent une surface plane et continue plus importante par particule, ce qui intensifie la réflexion spéculaire. C'est pourquoi les grains grossiers produisent cet éclat individuel spectaculaire que les grains fins ne peuvent tout simplement pas reproduire.

La réflexion diffuse, en revanche, disperse la lumière dans de multiples directions à partir de surfaces rugueuses ou irrégulières, réduisant ainsi le lustre et accentuant l'aspect mat et crayeux. La fragmentation des particules, un risque réel lors des procédés à fort cisaillement, transforme les réflecteurs spéculaires en diffuseurs diffus. C'est pourquoi la préservation de l'intégrité des plaquettes lors de la formulation est essentielle, notamment pour les granulométries grossières.

Format d'image : le multiplicateur de performance caché

Le rapport d'aspect, soit le rapport entre le diamètre et l'épaisseur d'une plaquette, est un paramètre de performance essentiel mais souvent sous-estimé. Un rapport d'aspect élevé produit généralement un meilleur lustre, car une plus grande surface de la plaquette est parallèle à celle du substrat dans un film sec, maximisant ainsi la proportion de lumière l'atteignant à l'angle idéal pour une réflexion spéculaire. Le choix du substrat influe directement sur ce paramètre : les plaquettes de mica synthétique (fluorphlogopite) offrent une pureté et une transparence supérieures à celles du mica naturel, permettant aux couleurs d'interférence générées par les revêtements de TiO₂ de s'exprimer avec une plus grande luminosité, quelle que soit la taille des particules.

Comparaison de la taille des pigments nacrés : Tableau de référence du spectre complet

Sélection en fonction de l'application : quelle taille de particules pour quel cas d'utilisation ?

Cosmétiques : les qualités supérieures dominent, mais le contexte détermine tout.

En formulation cosmétique, la relation entre la taille des particules et la zone d'application est bien établie. Les fonds de teint et les soins de la peau nécessitent une granulométrie de 1 à 15 µm : une texture soyeuse est essentielle lorsque le produit est en contact direct avec la peau. Les poudres compactes et les rouges à lèvres utilisent généralement des particules de 5 à 25 µm pour un fini brillant et sans grain. Pour les fards à paupières, le calcul est différent : la granulométrie standard est de 10 à 60 µm, et les particules de 20 à 100 µm sont utilisées spécifiquement lorsque l'on recherche un effet pailleté visible. Les vernis à ongles pailletés, quant à eux, atteignent des tailles de particules de 40 à 200 µm, la taille des particules faisant partie intégrante du design.

La dimension réglementaire est également importante. Les restrictions européennes sur les microplastiques ciblent spécifiquement les particules de type pailleté présentes dans les cosmétiques avec ou sans rinçage – une contrainte réglementaire qui pèse de manière disproportionnée sur les particules les plus grossières. Les pigments nacrés fins posent un problème différent : les perles enrobées de TiO₂ sous forme de poudre nécessitent une manipulation soigneuse en raison de leur classification de risque d’inhalation pour la fraction inhalable. Il s’agit de deux problématiques de conformité distinctes, selon la catégorie granulométrique concernée.

Revêtements automobiles : le milieu de gamme est la référence, les finitions brillantes ajoutent une touche spectaculaire

Pour les applications automobiles de première monte et de réparation, on utilise généralement une épaisseur de 10 à 60 µm pour les peintures nacrées standard, avec une concentration de 1 à 10 % en poids. Lorsque les concepteurs recherchent un effet scintillant plus dynamique ou un effet changeant, de plus en plus fréquent sur les véhicules haut de gamme, on utilise des épaisseurs de 20 à 100 µm, parfois dans des systèmes tricouches où une couche à effet spécifique apporte le scintillement tandis qu'une couche de couleur donne la teinte. Ce choix d'épaisseur intermédiaire n'est pas le fruit du hasard : les épaisseurs des peintures de base automobiles sont conçues pour orienter les plaquettes parallèlement à la surface, et la plage de 10 à 60 µm correspond parfaitement aux paramètres de fabrication du film qui optimisent cette orientation.

Encres d'imprimerie : la contrainte de taille de particules la plus stricte dans toutes les applications

Les encres d'imprimerie représentent le domaine d'application le plus exigeant en matière de choix de la granulométrie. L'impression offset utilise des dépôts d'encre très fins ; les granulométries fines (5 à 25 µm) sont non seulement préférables, mais quasiment indispensables. Des particules plus grosses entraînent le colmatage des plaques, un transfert d'encre irrégulier et des défauts d'impression. La sérigraphie offre une plus grande latitude, car l'épaisseur de film plus importante permet d'utiliser des granulométries plus grossières, dans une plage de charge de 20 à 40 %. Confondre ces deux aspects est l'une des erreurs les plus fréquentes et les plus coûteuses que nous constatons chez les formulateurs débutants en encres d'imprimerie. La limite de granulométrie en offset est une contrainte technique impérative, et non un choix esthétique.

Plastiques et revêtements industriels : les particules de granulométrie moyenne à grossière offrent une grande polyvalence décorative

Les applications des plastiques se répartissent naturellement entre fonctionnelles et décoratives. La coloration des plastiques d'usage courant utilise des granulométries de 10 à 60 µm pour un aspect nacré net et lisse. Les plastiques décoratifs (emballages, boîtiers d'électronique grand public, articles promotionnels) privilégient de plus en plus les granulométries de 40 à 200 µm lorsque le cahier des charges exige un effet brillant ou une texture marquée. Dans les revêtements industriels nécessitant une finition lisse, les granulométries fines offrent une meilleure couvrance et une plus grande uniformité de surface.

Considérations relatives au traitement : Différences de formulation entre les granulométries fines et grossières

Sensibilité au cisaillement : la vulnérabilité des gros granulats

Voici l'astuce de traitement qui permet de réduire considérablement le nombre de reformulations : les plaquettes de pigment nacré à gros grains sont beaucoup plus fragiles et se fracturent plus facilement sous l'effet d'un mélange à fort cisaillement que les grains fins. Lorsqu'une grosse plaquette se brise, elle ne se transforme pas en perle fine ; elle devient un défaut, contribuant à une réflexion diffuse plutôt que spéculaire et altérant durablement l'effet scintillant recherché. Chez Kolortek, nous recommandons systématiquement d'éviter les disperseurs à fort cisaillement et le broyage prolongé avec tout pigment nacré, mais cette recommandation est d'autant plus importante pour les grains à gros grains. Le pré-mouillage avec un solvant ou une résine avant incorporation et un brassage doux constituent les pratiques de protection standard. Si un broyeur à trois cylindres est nécessaire, un écartement important est indispensable.

Dosage et dose de charge : la taille influe sur les coûts

Le taux de chargement, en fonction de la granulométrie, influe sur les performances et le coût. Les peintures de base pour l'automobile contiennent de 1 à 10 % de pigments en poids. Les encres d'imprimerie, qui nécessitent des particules fines pour l'offset, contiennent de 10 à 30 % de pigments ; les encres de sérigraphie peuvent atteindre 20 à 40 %. Les poudres pressées cosmétiques présentent une très large gamme de dosages, de 5 à 50 %, selon l'intensité de l'effet recherché. Comprendre les normes de dosage pour votre application permet de définir des attentes réalistes quant à la couvrance obtenue et à la quantité de pigment nécessaire par lot.

Choix du substrat : son interaction avec la taille des particules

Le substrat sur lequel est appliqué le revêtement d'oxyde métallique constitue une autre variable majeure, et son interaction avec la taille des particules est significative. Le mica naturel (muscovite) est disponible dans une large gamme de tailles, de 5 à 700 µm, ce qui en fait le substrat le plus polyvalent pour toutes les applications. Il est économique et abondant. Le mica synthétique (fluorphlogopite) couvre la même gamme de tailles, mais offre une blancheur supérieure, une transparence exceptionnelle et une résistance à la température jusqu'à 1 100 °C — un avantage considérable pour les plastiques techniques ou les revêtements en poudre haute température, où le mica naturel se décolorerait.

Les substrats en paillettes de verre borosilicaté, disponibles de 5 à 250 μm, offrent une transparence optique exceptionnelle et une surface parfaitement lisse, ce qui porte l'efficacité de la réflexion spéculaire au-delà de celle des substrats en mica. Les substrats en silice (SiO₂) sont naturellement fins (2 à 50 μm) et sont utilisés spécifiquement lorsque l'on recherche des effets mats ou flous plutôt que des reflets. Les plaquettes d'alumine (Al₂O₃) (5 à 50 μm) sont également des substrats à granulométrie fine offrant une excellente luminosité. Comprendre que le choix du substrat influence la qualité de l'effet de la taille des particules, et pas seulement leur taille, est l'un des éléments qui distinguent une formulation sophistiquée d'une formulation standard.

De notre laboratoire : Les connaissances qui guident chacune de nos recommandations de taille

Un client nous a un jour consultés pour un problème qui semblait, à première vue, lié à la couleur : son vernis automobile produisait un effet nacré « plat et sans vie » comparé à une référence concurrente qu’il cherchait à reproduire. La gamme de couleurs d’interférence était correcte – un dégradé du bleu au violet – mais l’éclat visuel manquait. Après analyse de sa formulation, la couleur était correcte, mais la granulométrie ne l’était pas. Le client utilisait une granulométrie de 10 à 25 µm par habitude. La référence qu’il tentait d’égaler était manifestement composée de particules pailletées de 40 à 80 µm dans une couche à effet dédiée. La différence ne résidait pas dans la chimie du revêtement, mais dans l’architecture des particules.

Voici la réalité pratique depigment de perle fin vs grossierQuestion : il ne s’agit pas d’une simple préférence esthétique. Cela détermine le mécanisme optique fondamental à l’œuvre dans votre film. Désormais, nous demandons systématiquement à nos clients de nous fournir une référence visuelle dès le début de la discussion sur la sélection – et pas seulement une couleur cible – car le choix de la granulométrie est souvent plus déterminant que celui de la couleur. Chez Kolortek, notre gamme de produits couvre les granulométries de 5 à 700 µm sur substrats de mica et de 5 à 250 µm sur substrats de borosilicate. Ainsi, nous pouvons accompagner les formulateurs quelle que soit l’application requise, sans qu’ils aient à faire de compromis sur un paramètre pour accéder à l’autre.

Substrat vs Taille des particules : Matrice de sélection rapide

Conclusion sur la sélection de la taille des particules de pigments nacrés

L'élément essentiel à retenir lors de la navigation danscomparaison de la taille des pigments nacrésVoici le principe : la granulométrie n'est pas un paramètre d'ajustement fin, mais un choix de conception fondamental. Les particules fines produisent un fini satiné et un lustre couvrant. Les particules grossières produisent de l'éclat, de la transparence et un effet de paillettes bien visible. La plupart des applications industrielles se situent par défaut dans la plage de 10 à 60 µm, mais le spectre complet de 1 à 700 µm existe pour une bonne raison. Chaque point de ce spectre répond à un besoin d'application légitime, et le rôle du formulateur est d'adapter les propriétés physiques du pigment à celles du produit final. Le substrat, la chimie du revêtement et les conditions de traitement contribuent tous à affiner le résultat, mais la granulométrie définit le cadre dans lequel toutes ces améliorations s'opèrent. Lorsqu'un formulateur travaille avec unfournisseur de pigmentsCeux qui détiennent des stocks couvrant toute la gamme de tailles et sur de multiples plateformes de substrat — mica naturel, mica synthétique, borosilicate — conservent la flexibilité nécessaire pour optimiser plutôt que de faire des compromis.

Questions fréquentes : Pigments nacrés fins ou grossiers

Quelle taille de particules dois-je utiliser pour les formulations de fond de teint cosmétique ?

Pour les fonds de teint et les soins de la peau, la granulométrie de 1 à 15 μm est la norme. À cette taille, le pigment offre une texture soyeuse et lisse, imperceptible sur la peau, tout en procurant un fini satiné et une luminosité couvrante. Les granulométries supérieures introduisent un aspect granuleux inacceptable pour les produits de base destinés au contact de la peau.

Pourquoi les pigments nacrés fins sont-ils plus performants dans les encres d'impression offset que les pigments plus grossiers ?

L'impression offset dépose des films d'encre extrêmement fins, et les plaques d'impression ainsi que le circuit d'encrage ne peuvent supporter de grosses particules ; les granulométries grossières entraînent des obstructions, un transfert d'encre irrégulier et des défauts d'impression. Les granulométries fines (5 à 25 µm) sont compatibles avec les contraintes physiques du procédé. La sérigraphie, avec ses dépôts de film plus épais, peut utiliser des granulométries allant jusqu'à 40 à 200 µm avec des taux de charge de 20 à 40 %.

Comment la taille des particules influence-t-elle le pouvoir couvrant des pigments nacrés ?

Le pouvoir couvrant diminue avec l'augmentation de la taille des particules. Les particules fines (1 à 25 μm) offrent une meilleure couverture car le plus grand nombre de petites plaquettes par unité de surface masque plus efficacement le substrat sous-jacent. Les particules grossières (100 à plus de 250 μm) sont pratiquement transparentes entre les plaquettes, ce qui donne un effet scintillant mais une faible couverture. Les particules enrobées d'oxyde de fer offrent un meilleur pouvoir couvrant que les perles de TiO₂ pures, quelle que soit la taille des particules.

Puis-je mélanger des pigments nacrés fins et grossiers dans la même formule pour obtenir à la fois couvrance et brillance ?

Oui, mélanger des particules fines et grossières dans une même formulation ou sous forme de couches séparées dans un système multicouche est une stratégie de conception tout à fait valable. Les systèmes tricouches automobiles séparent souvent les fonctions : une couche de base assure la couleur et la couvrance, une couche à effet spécifique apporte de la brillance grâce à des particules plus grossières, et un vernis protège le système. Dans les formulations cosmétiques monocouches, un mélange permet à la fraction fine d’assurer la couvrance tandis que la fraction grossière ajoute de la brillance visible ; toutefois, l’optimisation du rapport nécessite des essais.

Pourquoi mon pigment nacré à gros grains perd-il son éclat après mélange ? Qu’est-ce qui a mal tourné ?

Ce phénomène est très probablement dû à la rupture des plaquettes lors d'un mélange à fort cisaillement ou d'un broyage prolongé. Les plaquettes grossières sont les plus vulnérables aux dommages mécaniques, car leur grande surface les rend sensibles aux forces de cisaillement qui les brisent en fragments plus petits et irréguliers. Les plaquettes brisées passent d'une réflexion spéculaire à une réflexion diffuse, ce qui élimine l'éclat. Solution : pré-humidifier le pigment avec un solvant ou une résine avant son incorporation, agiter doucement et, si un broyeur à trois cylindres est nécessaire, le régler sur un écartement large.

Les restrictions de l'UE concernant les microplastiques affectent-elles autant les pigments nacrés fins que les pigments plus grossiers ?

Non — les restrictions européennes sur les microplastiques introduites par le règlement REACH visent principalement les particules de type pailleté, caractéristiques des granulométries plus grossières utilisées dans les cosmétiques avec ou sans rinçage. Les pigments nacrés fins (1 à 25 μm) font l'objet d'un contrôle réglementaire différent, notamment en ce qui concerne le TiO₂ en poudre, classé comme cancérogène suspecté par inhalation (catégorie 2 du règlement CLP de l'UE). Il est donc essentiel de respecter les protocoles de manipulation des poudres pour la fabrication et la formulation de produits à granulométrie fine. Ces deux problématiques nécessitent une attention particulière, mais elles concernent différentes catégories de particules.
